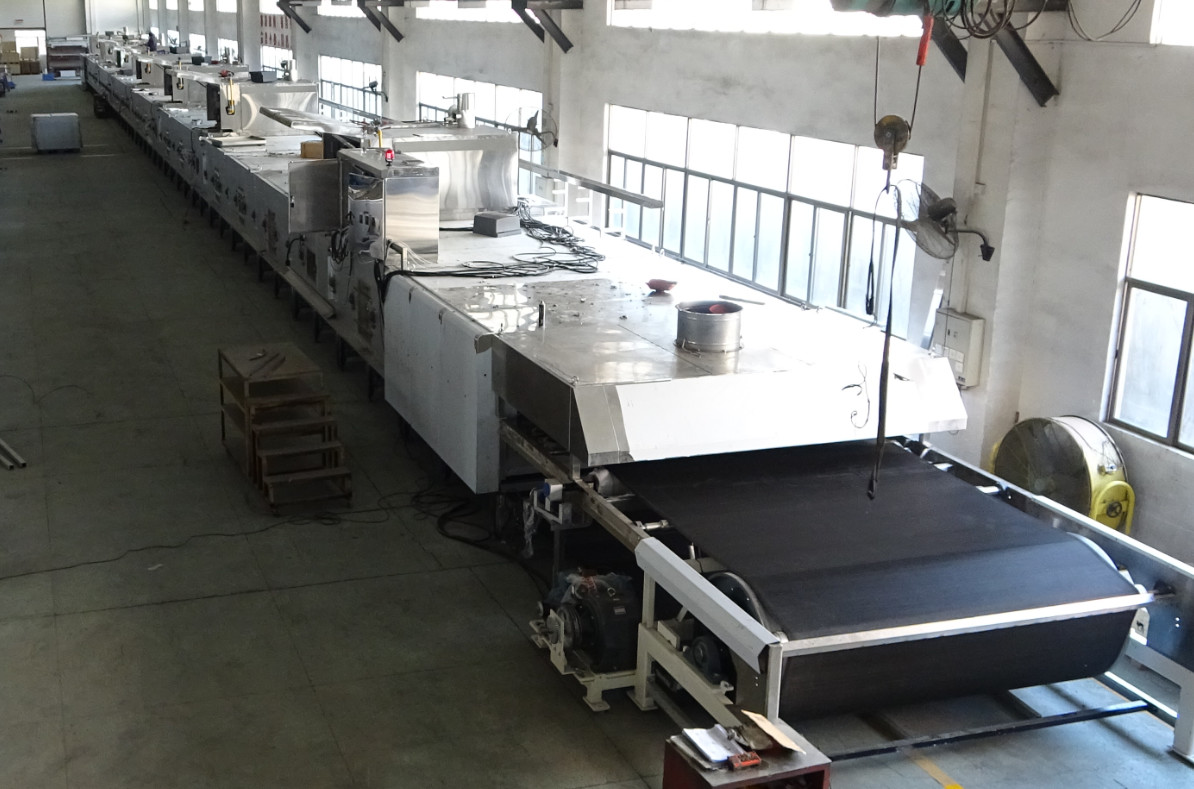

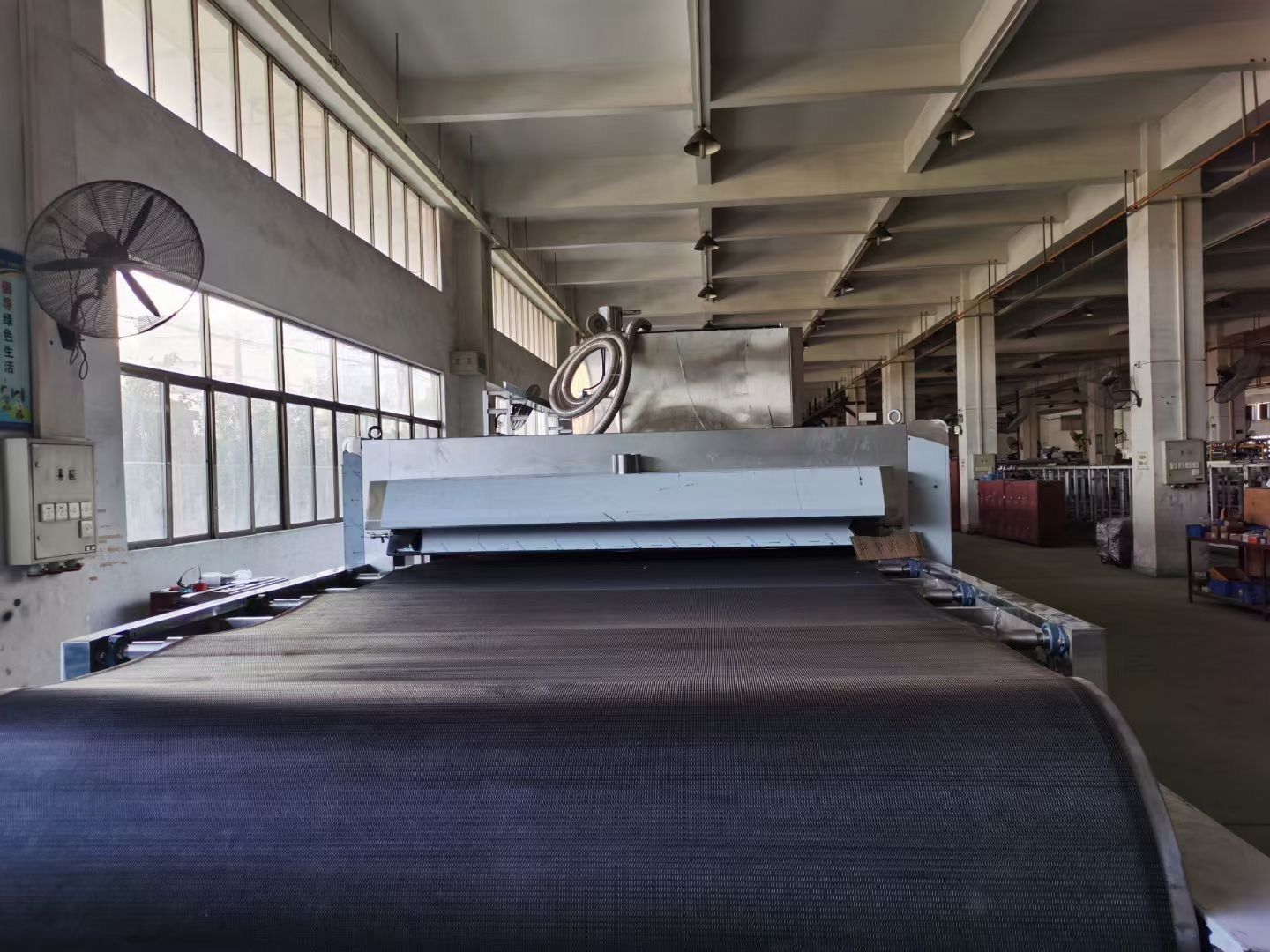

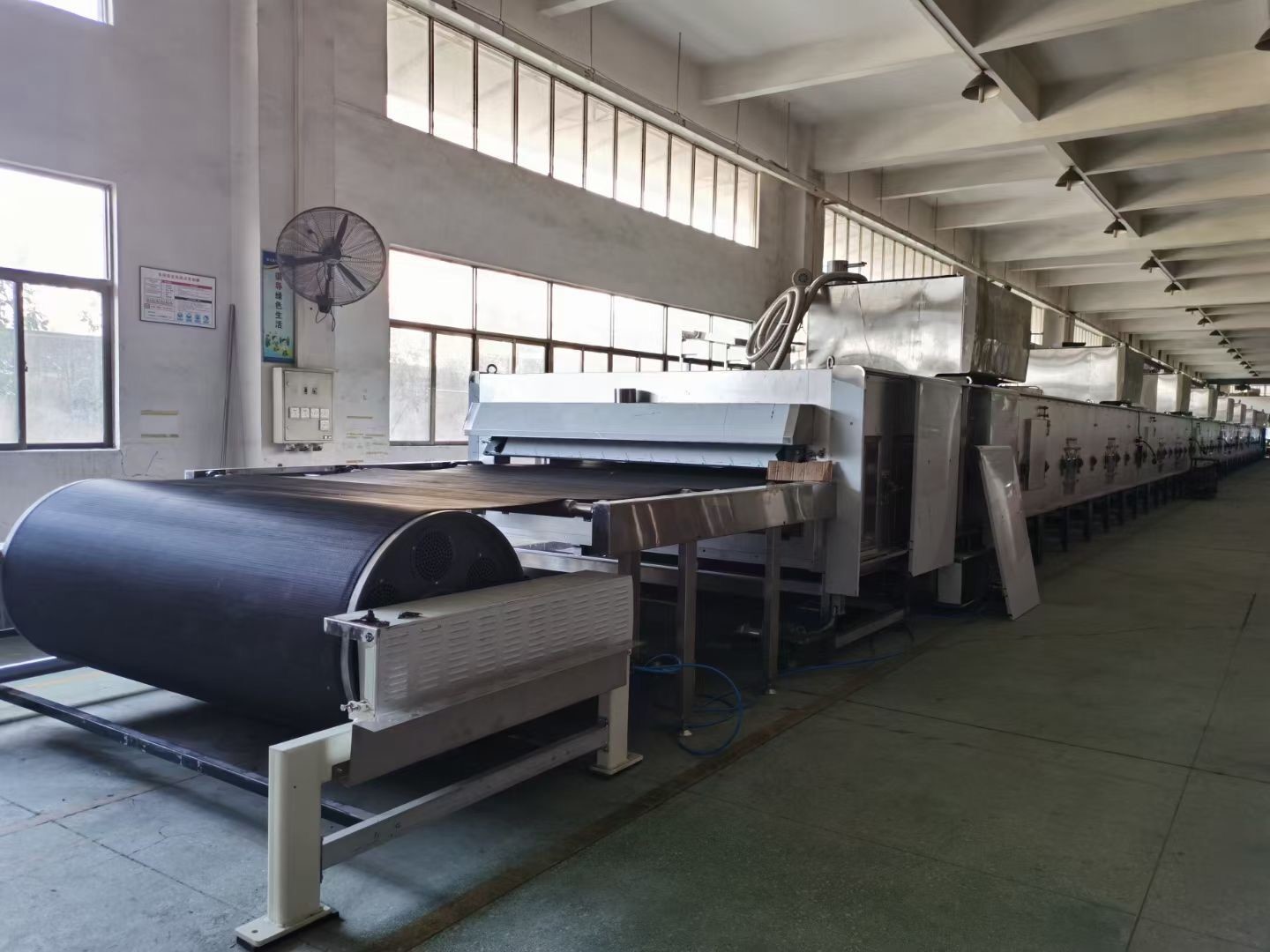

Gas industrial Oven Mesh Wire Belt Indirect Heated de la panadería del motor de ABB

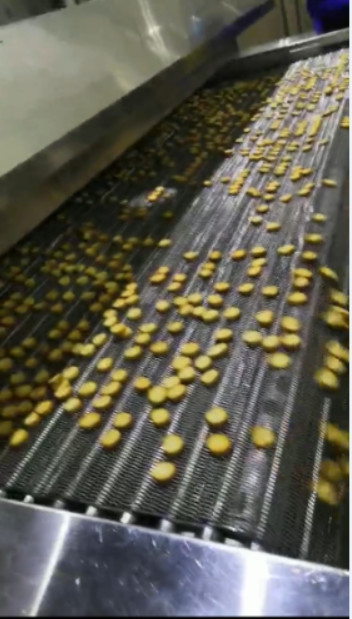

Los hornos de túnel de la convección son muy comunes y ofrecen calor indirecto. Este tipo de solución de calefacción utiliza un gas de combustión para ventilar el cambiador de calor para circular el aire calentado en la cámara que cuece. Este tipo de horno es el más conveniente para cocer toda clase de galletas y de galletas y es especialmente eficaz durante la etapa que cuece pasada debido a su efecto sobre contenido de agua final.

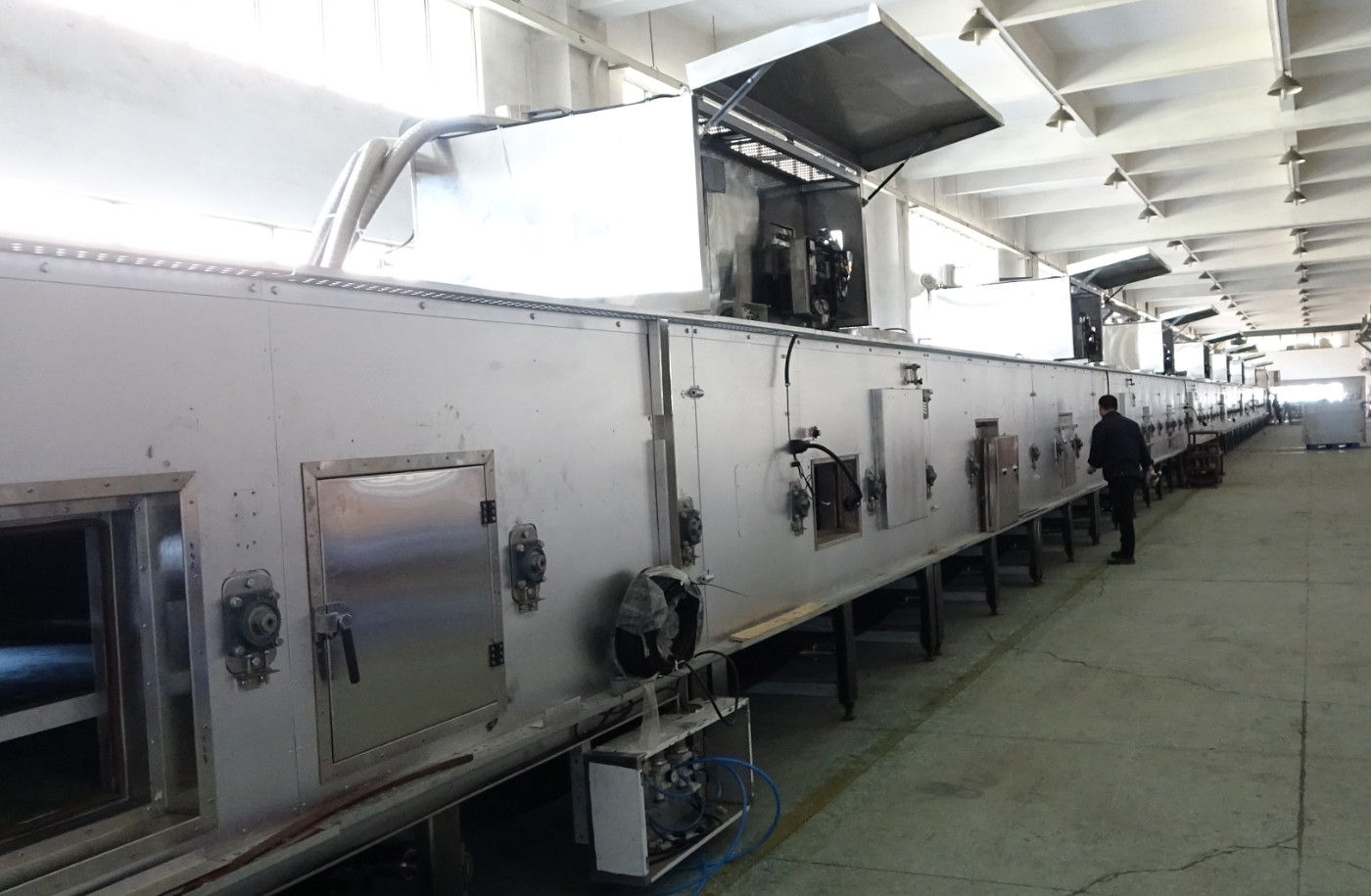

CUERPO 1.OVEN

1,1 el horno es túnel que cuece a prueba de gas construido, dividido en la sección 2m/. Cada sección está conectada en un marco, con una conexión a prueba de gas entre las secciones.

1,2 el túnel que cuece se aísla con la capa de los 20CM-25CM de material de aislamiento de alta calidad, para reducir pérdida de calor a un mínimo.

1,3 puerta de la inspección en el lado del control.

1,4 lado de acero inoxidable y el panel exterior superior.

2. SISTEMA DE CALEFACCIÓN

El sistema de calefacción indirecta es controlado por el sistema de la circulación del aire caliente, el calor se transfiere y se agota del cambiador de calor, la fan da alta temperatura chupa el aire de la cámara que cuece y lo envía primero a través del cambiador de calor y entonces a los plenos colocados sobre y debajo del transportador que cuece. el top/del ratio el calor inferior es infinitamente ajustable mediante un apagador.

La caja de calefacción esté instalada en el top del horno de túnel, la fuente de calor es gas, la fan potente para hacer el intercambio de calor del aire dentro del horno y del calor de túnel de la caja de la calefacción continuamente. El flujo del aire caliente hacia fuera del mercado diseñado especial para cocer el producto todo alrededor estable. La cámara ardiente se hace de δ3.0 de acero inoxidable, la cámara del intercambio de calor se hace de δ2.0 de acero inoxidable y del tubo atornillado diseñado especial.

El túnel del aire es doblado por el carbono δ2.0 de acero, y ser perforado y ser soldado con autógena para garantizar para crear calor uniformemente.

Usando el motor de la fan con marca es ABB, la hornilla con marca es Weishaupt, el poder de calefacción se divida en 10 etapas y puede ser ajustado, que pueden ayudar al funcionamiento ardiente del sistema estable y con seguridad y ahorrar energía.
